砖孔灌注桩

发布时间:2019-12-16访问人数:5922作者:申联建设工程有限公司


施工特点

1、与沉入桩中的锤击法相比,施工噪声和震动要小的多;

2、能建造比预制桩的直径大的多的桩;

3、在各种地基上均可使用;

4、施工质量的好坏对桩的承载力影响很大;

5、因混凝土是在泥水中灌注的,因此混凝土质量较难控制.

6、费工费时,成孔速度慢,泥渣污染环境;

施工方法

钻孔灌注桩的施工,因其所选护壁形成的不同,有泥浆护壁方式法和全套管施工法两种。

泥浆护壁施工法

冲击钻孔,冲抓钻孔和回转钻削成孔等均可采用泥浆护壁施工法。该施工法的过程是:

平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。

施工顺序:

(1)施工准备

施工准备包括:选择钻机、钻具、场地布置等。

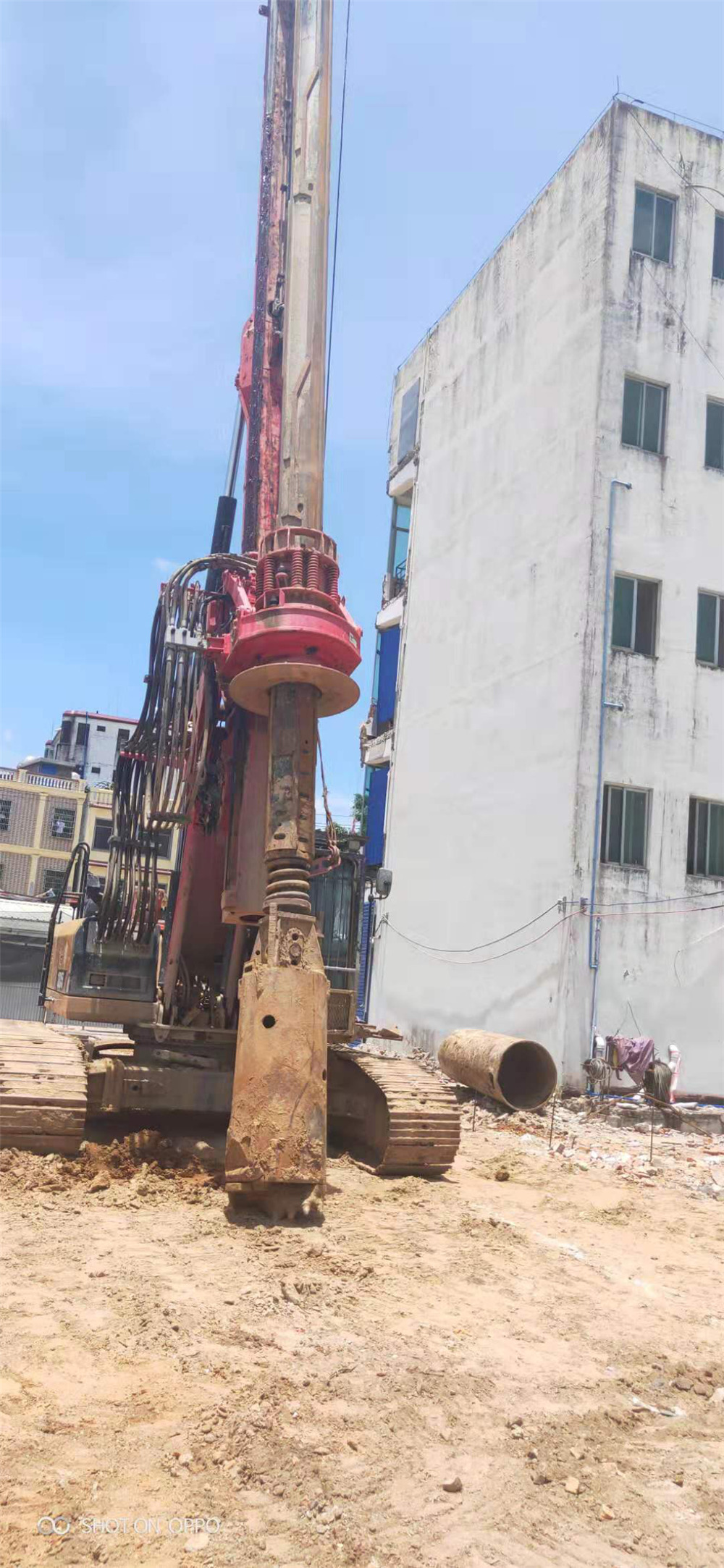

钻机是钻孔灌注桩施工的主要设备,可根据地质情况和各种钻孔机的应用条件来选择。

(2)钻孔机的安装与定位

安装钻孔机的基础如果不稳定,施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响,因此要求安装地基稳固。对地层较软和有坡度的地基,可用推土机推平,再垫上钢板或枕木加固。

为防止桩位不准,施工中很重要的是定好中心位置和正确的安装钻孔机,对有钻塔的钻孔机,先利用钻机的动力与附近的地笼配合,将钻杆移动大致定位,再用千斤顶将机架顶起,准确定位,使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上,以保证钻机的垂直度。钻机位置的偏差不大于2cm。对准桩位后,用枕木垫平钻机横梁,并在塔顶对称于钻机轴线上拉上缆风绳。

(3)埋设护筒

钻孔成败的关键是防止孔壁坍塌。当钻孔较深时,在地下水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现象。钻孔内若能保持比地下水位高的水头,增加孔内静水压力,能为孔壁平衡孔外地下水压力或者加大孔内向水力、防止坍孔。护筒除起到这个作用外,同时还有隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。

制作护筒的材料有木、钢、钢筋混凝土三种。护筒要求坚固耐用,不漏水,其内径应比钻孔直径大(旋转钻约大20--30cm,潜水钻、冲击或冲抓锥约大30--40cm),每节长度约2~6m。一般常用钢护筒。

(4)泥浆制备

钻孔泥浆由水、粘土(膨润土)和添加剂组成。具有浮悬钻渣、冷却钻头、润滑钻具,增大静水压力,并在孔壁形成泥皮,隔断孔内外渗流,防止坍孔的作用。调制的钻孔泥浆及经过循环净化的泥浆,应根据钻孔方法和地层情况来确定泥浆稠度,泥浆稠度应视地层变化或操作要求机动掌握,泥浆太稀,排渣能力小、护壁效果差;泥浆太稠会削弱钻头冲击功能,降低钻进速度。

(5)钻孔

钻孔是一道关键工序,在施工中必须严格按照操作要求进行,才能保证成孔质量,首先要注意开孔质量,为此必须对好中线及垂直度,并压好护筒。在施工中要注意不断添加泥浆和抽渣(冲击式用),还要随时检查成孔是否有偏斜现象。采用冲击式或冲抓式钻机施工时,附近土层因受到震动而影响邻孔的稳固。所以钻好的孔应及时清孔,下放钢筋笼和灌注水下混凝土。钻孔的顺序也应该事先规划好,既要保证下一个桩孔的施工不影响上一个桩孔,又要使钻机的移动距离不要过远和相互干扰。

(6)清孔

钻孔的深度、直径、位置和孔形直接关系到成桩质量与桩身曲直。为此,除了钻孔过程中密切观测监督外,在钻孔达到设计要求深度后,应对孔深、孔位、孔形、孔径等进行检查。在终孔检查完全符合设计要求时,应立即进行孔底清理,避免隔时过长以致泥浆沉淀,引起钻孔坍塌。对于摩擦桩当孔壁容易坍塌时,要求在灌注水下混凝土前沉渣厚度不大于30cm;当孔壁不易坍塌时,不大于20cm。对于柱桩,要求在射水或射风前,沉渣厚度不大于5cm。清孔方法是使用的钻机不同而灵活应用。通常可采用正循环旋转钻机、反循环旋转机真空吸泥机以及抽渣筒等清孔。其中用吸泥机清孔,所需设备不多,操作方便,清孔也较彻底,但在不稳定土层中应慎重使用。其原理就是用压缩机产生的高压空气吹入吸泥机管道内将泥渣吹出。

(7)灌注水下混凝土

清完孔之后,就可将预制的钢筋笼垂直吊放到孔内,定位后要加以固定,然后用导管灌注混凝土,灌注时混凝土不要中断,否则易出现断桩现象。

全套管施工法

全套管施工法的施工顺序。其一般的施工过程是:平场地、铺设工作平台、安装钻机、压套管、钻进成孔、安放钢筋笼、放导管、浇注混凝土、拉拔套管、检查成桩质量。

全套管施工法的主要施工步骤除不需泥浆及清孔外,其它的与泥浆护壁法都类同。压入套管的垂直度,取决于挖掘开始阶段的5~6m深时的垂直度。因此应该随时用水准仪及铅垂校核其垂直度

成孔问题

(1)塌孔

预防措施:根据不同地层,控制使用好泥浆指标。在回填土、松软层及流砂层钻进时,严格控制速度。地下水位过高,应升高护筒,加大水头。地下障碍物处理时,一定要将残留的砼块处理清除。孔壁坍塌严重时,应探明坍塌位置,用砂和粘土混合回填至坍塌孔段以上1—2m处,捣实后重新钻进。

(2)缩径

预防措施:选用带保径装置钻头,钻头直径应满足成孔直径要求,并应经常检查,及时修复。易缩径孔段钻进时,可适当提高泥浆的粘度。对易缩径部位也可采用上下反复扫孔的方法来扩大孔径。

(3)桩孔偏斜

预防措施:保证施工场地平整,钻机安装平稳,机架垂直,并注意在成孔过程中定时检查和校正。钻头、钻杆接头逐个检查调正,不能用弯曲的钻具。在坚硬土层中不强行加压,应吊住钻杆,控制钻进速度,用低速度进尺。对地下障碍进行预先处理干净。对已偏斜的钻孔,控制钻速,慢速提升,下降往复扫孔纠偏。

钻孔灌注桩的成孔方法,适用范围及泥浆的作用

成孔方法

土层

孔径(mm)

孔深 (m)

泥浆作用

正循环回转钻

黏性土,粉砂,细中粗砂,含少量砾石,卵石(含量少于20%)的土软岩

800-2500

30-100

悬浮钻渣并护壁

反循环回转钻

黏性土,砂类土,含少量砾石,卵石(含量少于20%,粒径小于钻杆内径2/3)的土

800-3000

用真空泵小于35,用空气吸泥机可达65,用气举式可达120。

护壁

安装问题

编辑

(1) 钢筋笼安装与设计标高不符

预防措施:钢筋笼制作完成后,注意防止其扭曲变形,钢筋笼入孔安装时要保持垂直,砼保护层垫块设置间距不宜过大,吊筋长度精确计算,并在安装时反复核对检查。

(2) 钢筋笼的上浮

钢筋笼上浮的预防措施:严格控制砼质量,坍落度控制在20±2cm,砼和易性要好。砼进入钢筋笼后,砼上升不宜过快,导管在砼内埋深不宜过大,严格按照规范控制在2-6m之间,提升导管时,不宜过快,防止导管钩钢筋笼,将其带上等。

水下砼灌注问题

(1) 堵管

预防措施:商品砼必须由具有资质,质量保证有信誉的厂家供应,砼的级配与搅拌必须保证砼的和易性、水灰比、坍落度及初凝时间满足设计或规范要求,现场抽查每车砼的坍落度必须控制在钻孔灌注桩施工规范允许的范围以内。灌注用导管应平直,内壁光滑不漏水。

(2) 桩顶部位疏松

预防措施:首先保证一定高度的桩顶留长度。因受沉渣和稠泥浆的影响,极易产生误测。因此可以用一个带钢管取样盒的探测,只有取样盒中捞起的取样物是砼而不是沉淀物时,才能确认终灌标高已经达到。

(3)桩身砼夹泥或断桩

预防措施:成孔时严格控制泥浆密度及孔底沉淤,第一次清孔必须彻底清除泥块,砼灌注过程中导管提升要缓慢,特别到桩顶时,严禁大幅度提升导管。严格控制导管埋深,单桩砼灌注时,严禁中途断料。拔导管时,必须进行精确计算控制拔导管后砼的埋深,严禁凭经验拔管
